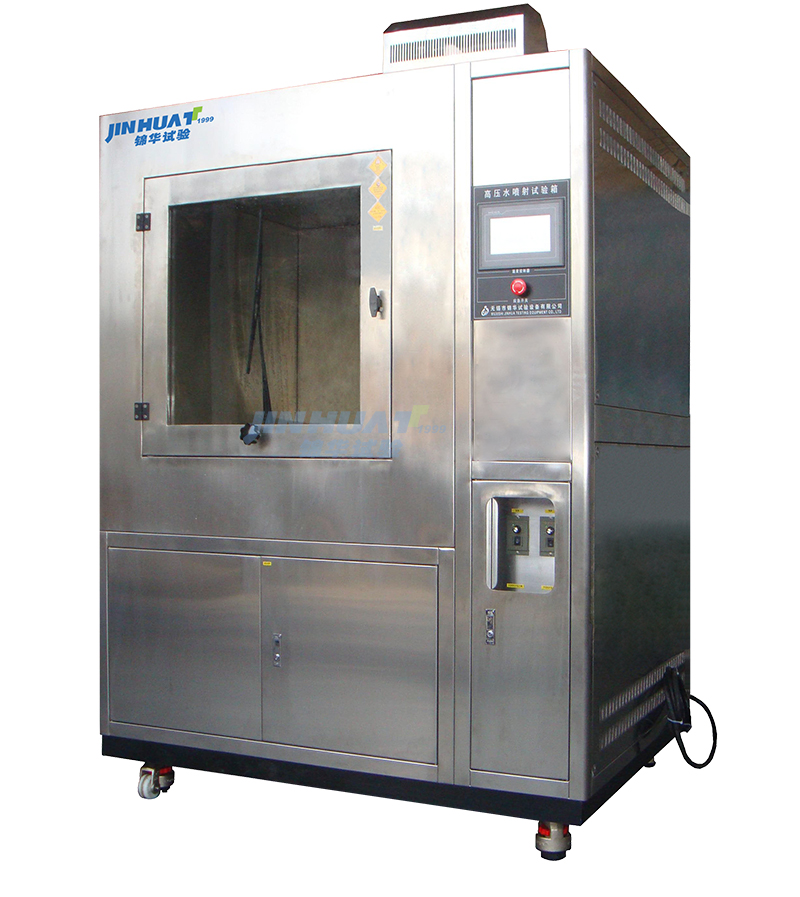

一、產品特點：
適用于各種對防水、防滲漏有特別要求的產品和設備進行試驗。
滿足GB4208IP代碼第2位表征數的防護試驗。也可根據用戶需求制造符合其他試驗標準的產品（IEC 60529、GB/T 10485、DIN 40050-9、ISO 20653、ISO 16750等國際適用標準）。
二、依據標準：
《外殼防護等級（IP代碼）》GB/T 4208
三、主要技術參數：
|
型號規格 |
LX-500 |
LX-800 |
LX-010 |
LX-015 |
LX-020 |
||
|
內部 尺寸 |
D(mm) |
800 |
800 |
1000 |
1000 |
1200 |
|
|
W(mm) |
800 |
1000 |
1000 |
1500 |
1400 |
||
|
H(mm) |
800 |
1000 |
1000 |
1000 |
1200 |
||
|
容積 |
500L |
800L |
1000L |
1500L |
2000L |
||
|
IPX1垂直滴水試驗 |
試驗設備：滴水試驗裝置 試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上，樣品頂部 至滴水口的距離不大于200mm 試驗條件：滴水量為1.0+0.5mm/min 試驗持續：10min |
||||||
|
IPX2 傾斜15°滴水試驗試驗 |
試驗設備：滴水試驗裝置 試樣放置：使試樣的一個與垂線成15°角，樣品頂部至滴水口的距離不大于20mm，每試完一個面后，換另一個面，共四次 試驗條件：滴水量為3.0+0.5mm/min 試驗持續：4×2.5min 共10min |
||||||
|
IPX3 淋雨試驗 |
a. 擺管式淋水試驗 試驗設備：擺管式淋水濺水試驗 試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm，樣品臺不旋轉。 試驗條件：水流量近擺管的噴水也數計算，每也為0.07L/min。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。揮管沿垂線兩邊各擺動60°，共120°。每次擺動(2×120°)約4s。 試驗壓力：400kPa 試驗時間：連續淋水10min；試驗5min后樣品旋轉90° b.噴頭式淋水試驗； 試驗設備：手持式淋水濺試驗裝置， 試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間 試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min 試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積),最少5min。 |
||||||
|
IPX4 加壓擺管淋雨試驗 |
a、試驗設備：擺管式淋雨試驗 試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于20mm，樣品臺不旋轉。 試驗條件：水流量按擺管的噴水孔數計算，每孔為0.6±0.5L/min。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°)約12s。試驗壓力：400kPa 試驗時間：試驗5min后樣品旋轉90° b、噴頭式濺水試驗； 試驗設備：手持式淋水濺水試驗裝置 試樣放置：設備上安裝帶平衡重物的擋板應拆去，使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間。 試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min 試驗時間：即按被檢樣品外殼表面積計算，每平方米1min(不包括安裝面積)最少5min。 |
||||||
|
IPX5 噴水試驗 |
試驗設備：噴嘴的噴水口內徑為6.3mm 試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為12.5L/min(750L/h); 試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少3min。 |
||||||
|
IPX6 強烈噴水試驗 |
試驗設備：噴嘴的噴水口內徑為12.5mm； 試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為100L/min(6000L/h)； 試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少3min。 |
||||||
|
IPX7 短時浸水試驗 |
試驗設備：浸水箱。 試驗條件：其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m。試樣頂部到水面距離至少為0.15m。 試驗時間：30min。 |
||||||
|
IPX8 持續潛水試驗 |
試驗條件和試驗時間：由供需(買賣)雙方商定，其嚴酷程度應比IPX7高。 |
||||||
|
IPX9 高壓噴射試驗 |
試驗設備：噴嘴的噴水口內徑為12.5mm； 試驗條件：噴水角度：0°,30°,60°,90°(4個位置)；噴水孔數：4個； 樣品臺轉速：5±1rpm;距離為100～150mm，每個位置30秒；流量為14～16L/min，噴水壓為8000～10000kPa，水溫要求80±5℃。 試驗時間：每個位置30秒×4 共120秒。 |
||||||
|
控制器 |
觸摸屏智能控制器，人機對話式界面/中文輸入/歷史曲線紀錄 |
||||||
|
電源 |
1/N/PE AC220V±10% 50Hz |
3/N/PE AC380V±10% 50Hz |
|||||
|
安全裝置 |
電源超載、短路保護、缺相保護、接地保護、超溫保護、缺水保護、報警訊響提示 |
||||||
※以上主要技術指標均在環境溫度為+25℃時、無試樣條件下測得的數據。
